Soirée "Spectro" du vendredi 22 mars 2019

Soirée proposée par Pascal pour relancer l'activité spectroscopie.

Présents : Pascal A, Marie-Lise, Jean-Christophe, Patrick, Christophe, Fred, Pascal B, Maïté, Richard, Michel, Philippe, Cédric

Nous commençons par des rappels en salle, puis nous sortons sur le parking devant le complexe Pépi.

Merci à Jean-Christophe pour le réaménagement du placard !
Nous pourrons rapporter tout ce qui a été disséminé chez plusieurs adhérents en juin dernier.

En salle

Rappels théoriques.
Montage de test, visualisation d'un spectre de lampe de test.

Professeur Pascal et ses disciples :

A l'extérieur

Petit “hack” de Christophe pour mieux voir les étoiles ;-)

Prise de vue extérieur sur Sirius : EQ6 guidé par le tinkerboard de JC, lunette 80ED, 2 caméras.

  1. réglage du spectro : mise au point de la caméra sur la fente côté sortie, puis mise au point du télescope sur la fente côté entrée. Le spectre est un trait horizontal plus ou moins “épais”.
  2. brancher la caméra de guidage et lancer l'autoguidage.
  3. Acquisition avec audela (qui produit des fits)

Résultats

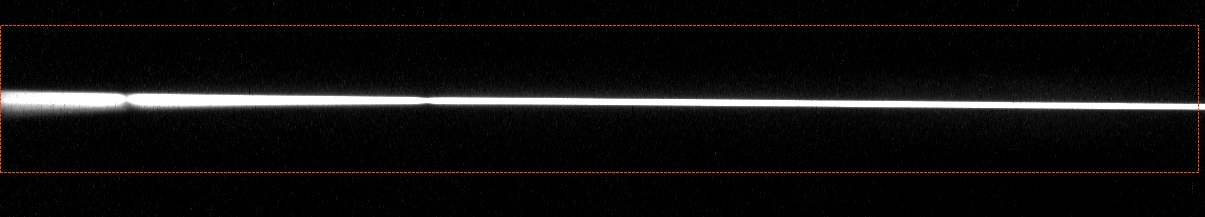

Voici un traitement préliminaire sous ISIS fait par Pascal de notre premier spectre d'étoile avec le spectro 3D du club. L'acquisition avec le logiciel Audelà au travers du spectro donne un spectre Brut 1D

Après traitement ISIS

On obtient successivement un spectre 2D brut étalonné en longueur d'onde (avec la série de Balmer).

puis le spectre Le second obtenu après une correction rapide (mode automatique) de la réponse instrumentale sur un spectre de référence dans l'outil ISIS

Configuration :

  • Lunette ED80, monture AZ EQ6, Acquisition Moravian G0-2000, guidage ASI ZWO 120MC avec PHD Guiding sur tinkerboard linux
  • 5 images de 180sec fente 70µm
  • 5 dark 180 secondes
  • 20 offset

La manip a donc bien fonctionné : le temps de pose de 180s donne une intensité adéquate de 55000 / 65535 soit 80% du capteur , l'autoguidage avec la tinkerboard de Jean-Christophe a bien verrouillé sa cible durant 20 minutes, le spectre obtenu est bien le spectre attendu d'une étoile de classe spectrale A1.

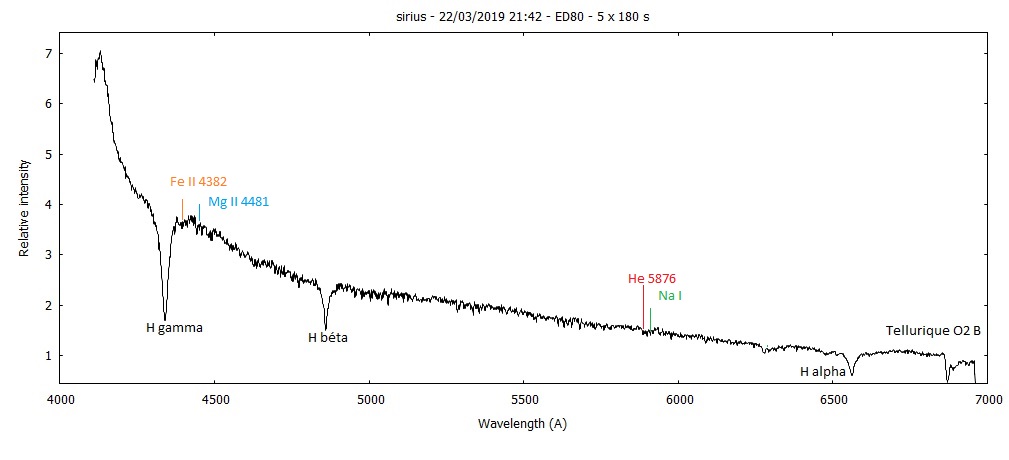

le spectre étalonné en longueur d'onde, calibré en réponse avec ISIS a été annoté sous paint avec l'aide de “Spectroscopic Atlas for AA” richard Walker V3.0

note : les raies de l'hydrogène (série de Balmer) très intenses dominent le spectre de cette étoile très chaude ; entre H gamma et H Béta des raies métalliques discrètes Fer Magnésium

La série de Balmer : https://fr.wikipedia.org/wiki/S%C3%A9rie_de_Balmer

a permis d'étalonner en longueur d'onde le spectre (fonction dispersion)

Astuce
Pour utiliser gnuplot dans ISIS sur windows10, voici la recette à respecter impérativement :
1) le répertoire doit être installé à la racine de C:/ (ne marche pas ailleurs et en particulier dans le répertoire proposé par défaut lors de l'install)
2) prendre une version 4.6.6 de gnuplot et pas la version actuelle (qui n'installe pas pgnuplot.exe indispensable pour ISIS)
3) installer les 3 scripts dans le répertoire principal comme indiqué ici http://www.astrosurf.com/buil/isis/gnuplot/install.htm
4) Enfin ISIS préfère des fichiers nommés nom-xx ex sirius-1, sirius-2 dark180-1 etc…
