Bricolages électroniques

Cette page regroupe nos projets de montages électroniques pour l'astronomie.

Séance Arduino 1 (19/2/2016)

Merci à JCA pour son prêt de 2 Arduinos. En tout nous avions 5 Arduinos et autant de postes pour les manipuler.

Pascal nous a préparé le support Arduino#1 Les bases + programme blink. Il contient l'essentiel pour comprendre l'Arduino et commencer à le programmer.

Pascal nous présente en séance :

  • Présentation de la carte Arduino
  • Présentation de l'interface de programmation
  • Analyse d'un programme simple “Blink” le comprendre, comment le modifier le compiler, le tester
  • Montage d'une led sur la “breadboard” et commande avec la carte
  • Présentation d'un prototype Sky Quality Meter + GPS réalisé à partir d'une carte arduino

Liens :

Séance Arduino 2 (04/03/2016)

Formation Arduino niveau 2 par Pascal : Arduino#2 Programme "Fade".
Montage du time inserter : test réussi du premier coup : Bravo Pascal !
En parallèle, conception détaillée du support de jumelles.

Séance Arduino 3 (18/03/2016)

Suite de la formation Arduino par Pascal avec le module Arduino#3 Broches analogiques.
Avec en prime des illustrations très simples sur le fonctionnement d'un transistor.

Durant cette séance, le montage du time inserter à base d'Arduino a été terminé et “mis en boîte”.
Pascal et Jean-Christophe ont montré (de nouveau) leurs talents de bricoleurs :

Enfin, nous avons validé ce nouvel équipement en le comparant avec la chaîne d'acquisition IOTA + Watec, déjà validé sur Phémus et occultations :

  • Montage des 2 chaînes en parallèle : le time inserter Arduino avait comme source vidéo une caméra de JC.
  • Enregistrement d'une scène identique, avec un phénomène en mouvement à dater : nous avons utilisé un écran de PC sur lequel était visible un traitement de texte avec de gros caractères ; le phénomène était provoqué simplement en tapant sur le clavier pour faire apparaître des lettres.
  • Dépouillement de ces vidéos et datation du phénomène : les 2 chaînes ont une différence de l'ordre du centième de seconde.
  • Cette seconde chaîne, avec le time inserter Arduino, est donc validée.

Séance du 1/4/2016

Pascal a trouvé comment recycler une alim de PC pour fabriquer une alimentation “de labo” presque gratuite.
Avec Jean-Christophe et Pascal B, ils en ont fabriqué une en séance, avec interrupteur, prises 12V et led en façade. De quoi alimenter les Arduino et autres circuits électroniques…

Tous les détails techniques sur ce projet.

Pascal et JC ont aussi peaufiné le vidéo time inserter (étiquetage).

Pendant ce temps Marie-Lise, Richard et Fred ont terminé le support “parallélogramme” pour jumelles. Testé en usine (voir photo) puis sur site (sur le parking devant la salle, en visant Jupiter puis M42 malgré les lampadaires).

A suivre...

Prochaine séance bricolages le vendredi 15 avril :

  • Suite formation Arduinopresentation_arduino_4.pdf
  • Planétaire en pièces détachées : commencer le montage et trouver quelle est la pièce manquante

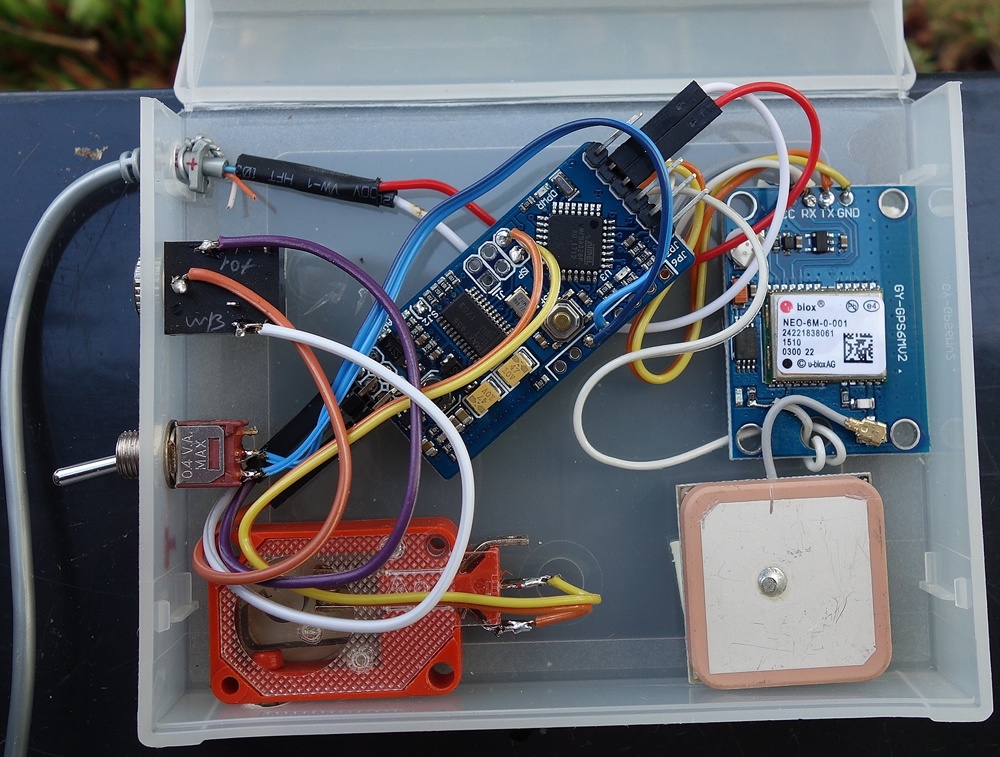

Construire un Video time inserter avec un module minimosd (DIY a video time inserter using minimosd module

tous les details ici / see details here (français /english)

transformation_minimosd_vtiv6.pdf

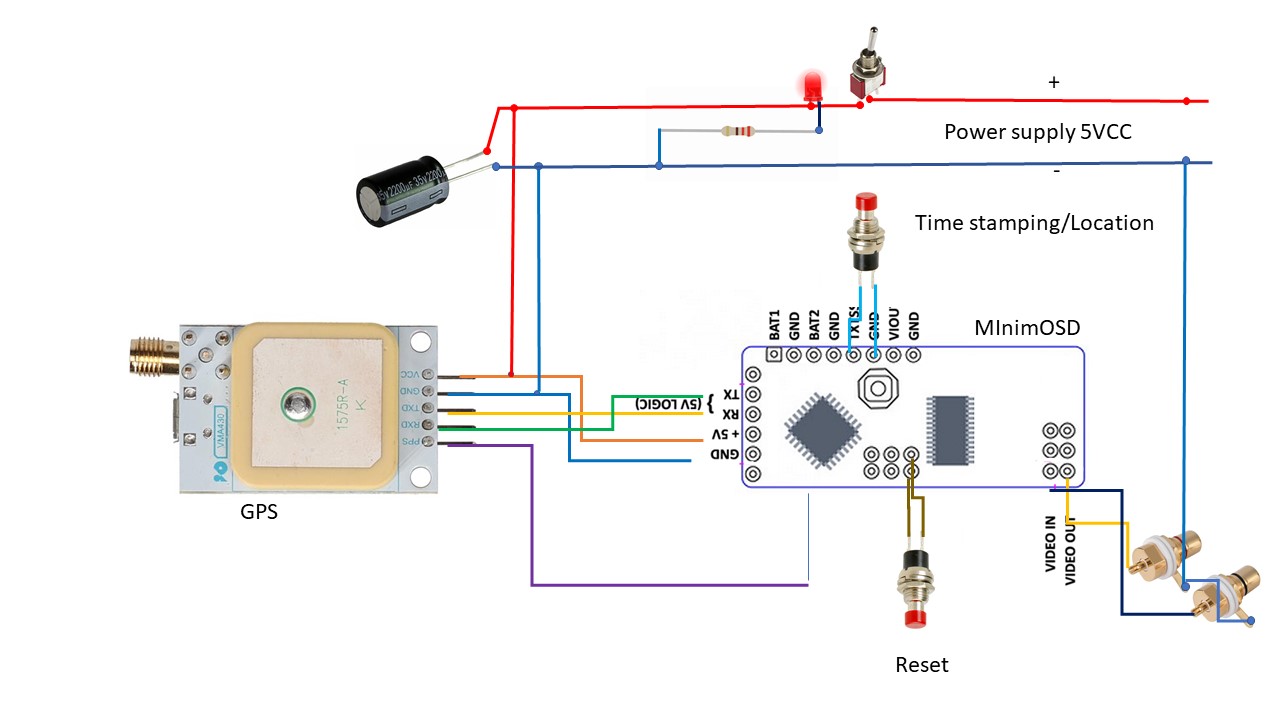

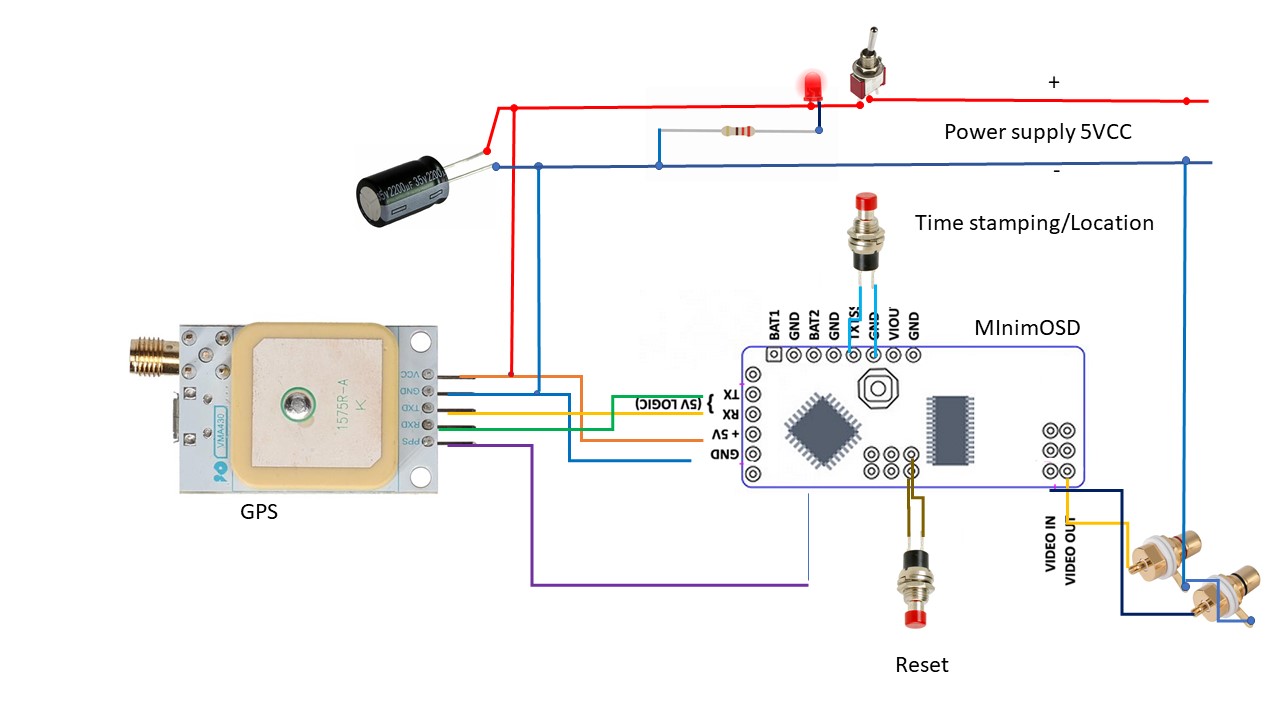

connexion des modules / vti breakout

comment changer le jeu de caractères du composant OSD max 7456 du module minimosd / how to change OSD max 7456 Charset of the minimosd module (cette action est nécessaire pour certains modules minimosd livrés avec un jeu de caractères chinois / mandatory step if chineese default charset is installed on the board)

changer_charset_max7456.pdf

Galerie

Dr.Ing Christian Weber (IOTA-ES member) built 2 VTI according to this model (Photo C. Weber)

Interface BlueTooth pour piloter à distance AZ-EQ6 EQ6R ....

tous les details ici adaptateur_bt_az_eq6.pdf
